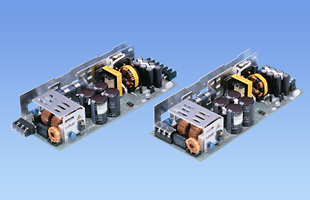

LDAシリーズ

LDA300W

  • 生産中止 （2022年11月18日）
  • UL60950-1
  • C-UL
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL
    C-UL
    TUV
    CE
    UKCA
定格入力：AC85 ～ 132V / 170 ～ 264V 1Φ
定格出力電力：300W
出力電圧：3V、5V、9V、12V、15V、18V、24V、30V、48V

基板単体（ガラスコンポジット採用）
ワイド入力
●LDA10 ～ 75F（AC85 ～ 264V）
●LDA100, 150, 300W（AC85 ～ 132V / AC170 ～ 264V）
突入電流防止回路、過電流、過電圧保護回路付
小型、低価格

無償補償期間2年

技術的特徴

ハーネス

種類 型番 説明 PDF DXF
ハーネス
H-IN-7 オプション：－Ｊに対応する入力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-OU-22 オプション：－Ｊに対応する出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
T：端子台垂直タイプ

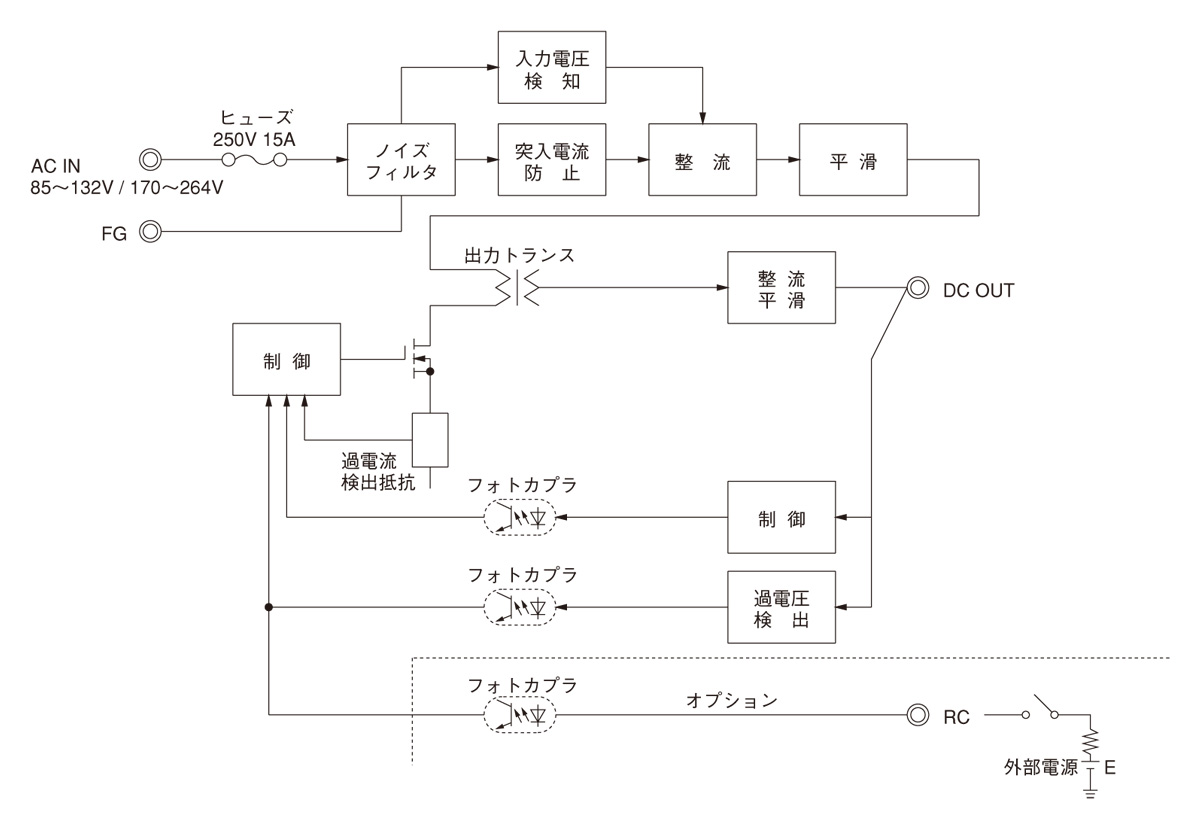

ブロックダイヤグラム

/tool/tag/fig/blo_lda300w.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-16-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　16A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • LHP300F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：300W
    出力電圧：24V、30V、36V、42V、48V

  • LHA300F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：300W
    出力電圧：12V、24V、48V

LDA(1)　300(2)　W(3)　-　5(4)　-　□(5)　


(1)シリーズ名
(2)定格出力電力
(3)入力自動切換
(4)定格出力電圧
(5)オプション
C：コーティング
G：低漏洩電流
L：LED付
R：リモートコントロール付
S：シャーシ付
SNF：ファン付
T：端子台垂直タイプ
カタログダウンロード

LDA300W仕様（概要）

機種 LDA300W-3 LDA300W-5 LDA300W-9 LDA300W-12 LDA300W-15 LDA300W-18 LDA300W-24 LDA300W-30 LDA300W-48
入力電圧 AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ AC85 ～ 132V / 170 ～ 264V 1Φ
出力 電力 180W 300W 306W 324W 330W 306W 336W 300W 302.4W
電圧・電流 3V 60A 5V 60A 9V 34A 12V 27A 15V 22A 18V 17A 24V 14A 30V 10A 48V 6.3A
電圧可変範囲 2.85 ～ 3.6V 5, 9, 12, 15, 18, 24, 30, 48V ±10% 5, 9, 12, 15, 18, 24, 30, 48V ±10% 5, 9, 12, 15, 18, 24, 30, 48V ±10% 5, 9, 12, 15, 18, 24, 30, 48V ±10% 5, 9, 12, 15, 18, 24, 30, 48V ±10% 5, 9, 12, 15, 18, 24, 30, 48V ±10% 5, 9, 12, 15, 18, 24, 30, 48V ±10% 5, 9, 12, 15, 18, 24, 30, 48V ±10%
適応規格 安全規格 UL60950-1, C-UL, EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 108×50×255mm （端子台含まず）
冷却方法 強制空冷 / 自然空冷 ※
テクニカルデータ 特性データ - - - -
推定寿命データ - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
