LDAシリーズ

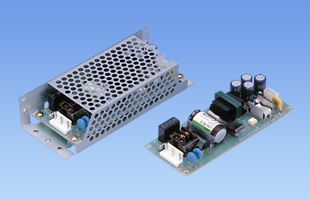

LDA15F

  • 生産中止 （2022年11月18日）
  • UL60950-1
  • CSA C22.2 No.60950-1
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    CSA
    TUV
    CE
    UKCA
定格入力：AC85 ～ 264V 1Φ
定格出力電力：15W
出力電圧：3V、5V、12V、15V、24V

基板単体（ガラスコンポジット採用）
ワイド入力
●LDA10 ～ 75F（AC85 ～ 264V）
●LDA100, 150, 300W（AC85 ～ 132V / AC170 ～ 264V）
突入電流防止回路、過電流、過電圧保護回路付
小型、低価格

無償補償期間2年

技術的特徴

ハーネス

種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-8 出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（SNオプション含む）

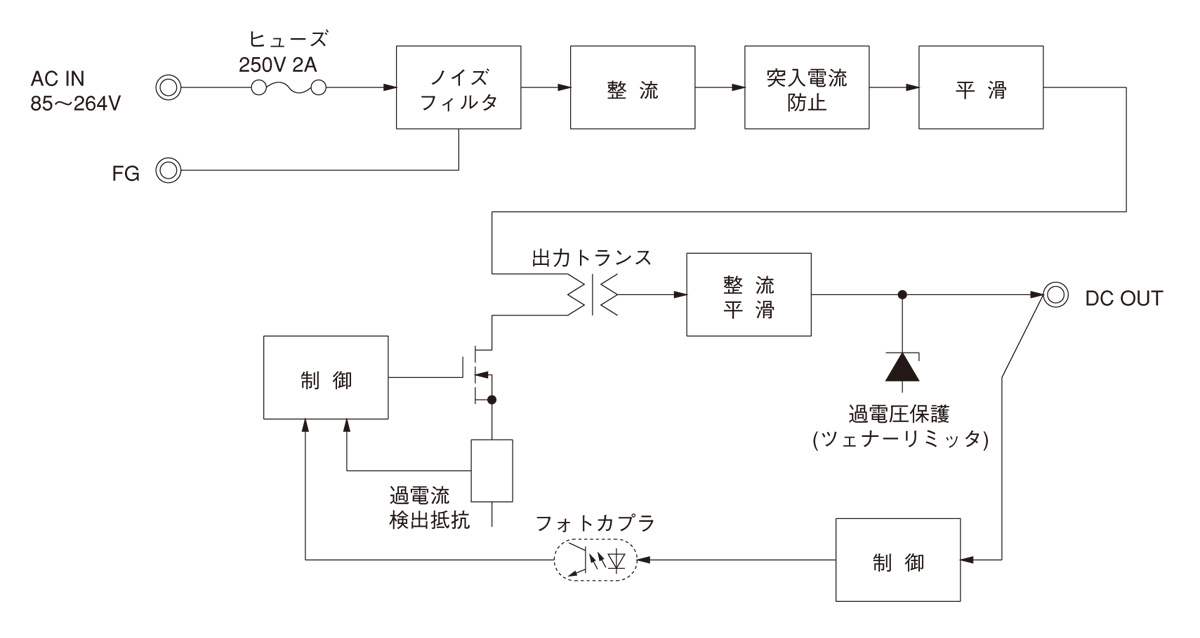

ブロックダイヤグラム

/tool/tag/fig/blo_lda15f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

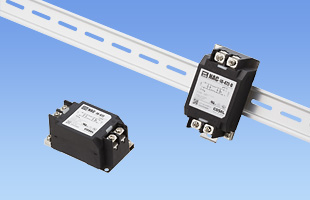

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

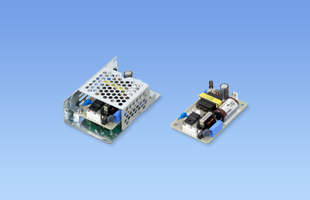

  • LHA15F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：15W
    出力電圧：3.3V、5V、12V、15V、24V

LDA(1)　15(2)　F(3)　-　5(4)　-　□(5)　


(1)シリーズ名
(2)定格出力電力
(3)連続入力
(4)定格出力電圧
(5)オプション
C：コーティング
G：低漏洩電流
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付
カタログダウンロード

LDA15F仕様（概要）

機種 LDA15F-3 LDA15F-5 LDA15F-12 LDA15F-15 LDA15F-24
入力電圧 AC85 ～ 264V 1Φ or DC110 ～ 370V AC85 ～ 264V 1Φ or DC110 ～ 370V AC85 ～ 264V 1Φ or DC110 ～ 370V AC85 ～ 264V 1Φ or DC110 ～ 370V AC85 ～ 264V 1Φ or DC110 ～ 370V
出力 電力 9W 15W 15.6W 15W 16.8W
電圧・電流 3V 3.0A 5V 3.0A 12V 1.3A 15V 1.0A 24V 0.7A
電圧可変範囲 2.85 ～ 3.6V 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24V ±10%） 内部固定（オプションY仕様にて可変可能：5, 12, 15, 24V ±10%）
適応規格 安全規格 UL60950-1, CSA C22.2 No.60950-1, EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 50×21×125mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
