LDAシリーズ

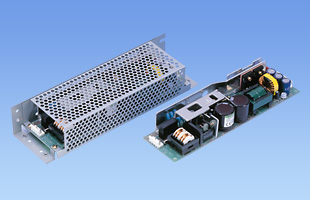

LDA100W

生産中止（2022年11月18日）
UL60950-1
CSA C22.2 No.234
EN62368-1
電安法準拠

定格入力：AC85 ～ 132V / 170 ～ 264V 1Φ
定格出力電力：100W
出力電圧：3V、5V、9V、12V、15V、18V、24V、30V、48V

基板単体（ガラスコンポジット採用）
ワイド入力
●LDA10 ～ 75F（AC85 ～ 264V）
●LDA100, 150, 300W（AC85 ～ 132V / AC170 ～ 264V）
突入電流防止回路、過電流、過電圧保護回路付
小型、低価格

無償補償期間2年

技術的特徴

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-10	出力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-RC-1	オプション：－Rに対応するハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（SNオプション含む）

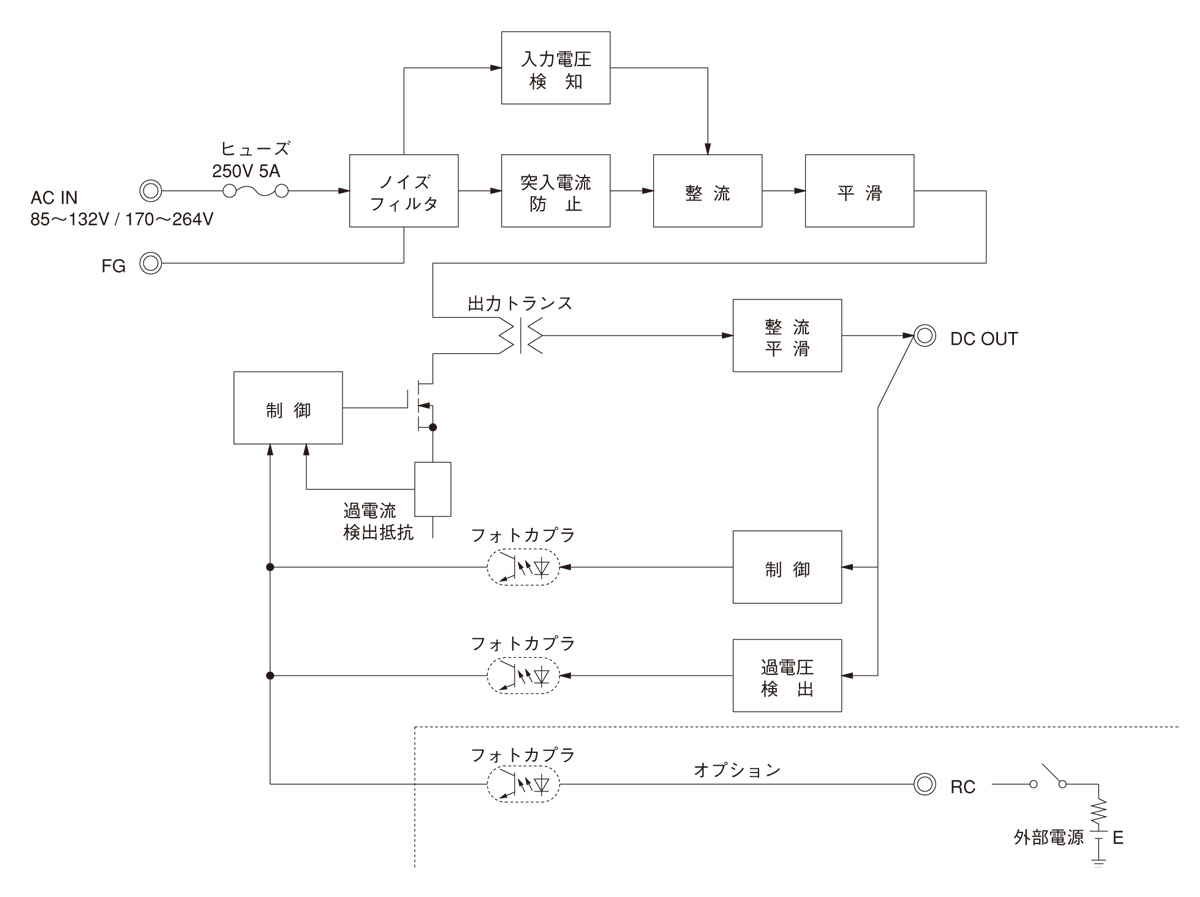

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-06-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　6A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

LHP150F
- 新製品
- 推奨品
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
- EN62368-1
- EN62477-1
- 電安法準拠
定格入力：85 ～ 264VAC 1Φ
定格出力電力：150W
出力電圧：24V、30V、36V、42V、48V

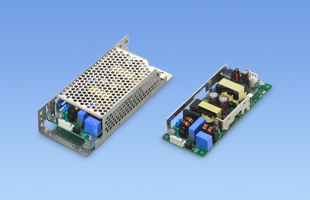

LHA100F
- 新製品
- 推奨品
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
- EN62368-1
- 電安法準拠
定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：5V、12V、15V、24V、36V、48V

LDA⁽¹⁾　100⁽²⁾　W⁽³⁾　-　5⁽⁴⁾　-　□⁽⁵⁾　

(1)シリーズ名
(2)定格出力電力
(3)入力自動切換
(4)定格出力電圧
(5)オプション
C：コーティング
G：低漏洩電流
R：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付

カタログダウンロード

LDA100W仕様（概要）

機種		LDA100W-3	LDA100W-5	LDA100W-9	LDA100W-12	LDA100W-15	LDA100W-18	LDA100W-24	LDA100W-24-H	LDA100W-30	LDA100W-48
入力電圧		AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ	AC85 ～ 132V / 170 ～ 264V 1Φ
出力	電力	60W	100W	103.5W	102W	100.5W	100.8W	103.2W	103.2W	105W	96W
	電圧・電流	3V 20A	5V 20A	9V 11.5A	12V 8.5A	15V 6.7A	18V 5.6A	24V 4.3A	24V 4.3A（ピーク:6.5A）	30V 3.5A	48V 2.0A
	電圧可変範囲	2.85 ～ 3.6V	4.5 ～ 5.5V	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）	内部固定（オプションY仕様にて可変可能：9, 12, 15, 18, 24, 30, 48V ±10%）
適応規格	安全規格	UL60950-1, CSA C22.2 No.234, EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	62×35×222mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ	-		-			-		-	-	-
	EMCデータ								-
	信頼性
	MTBF								-
