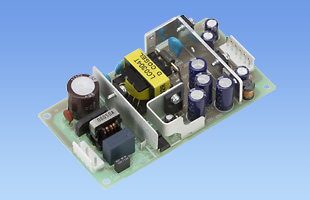

LCC30A｜LCCシリーズ｜電源｜製品情報

LCCシリーズ

定格入力：AC85 ～ 132V 1Φ
定格出力電力：30W
出力電圧：5V/12V/12V、5V/15V/15V、5V/24V/5V、3.3V/12V/5V

小型、軽量、低価格
3出力マルチ電源・全出力絶縁分離
突入電流防止回路、過電流・過電圧保護回路付

無償補償期間2年

ハーネス

種類	型番	説明	PDF	DXF

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

LC⁽¹⁾　C⁽²⁾　30⁽³⁾　A⁽⁴⁾　-　1⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)マルチ出力
(3)定格出力電力
(4)100V系入力
(5)出力電圧の種類
(6)オプション
A：G2-V3ショート
C：コーティング
G：低漏洩電流
Y：ボリューム付

機種		LCC30A-1	LCC30A-2	LCC30A-3	LCC30A-4
入力電圧		AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V
出力	電力	33W	34.5W	29.5W	30.1W
	電圧・電流	V1：5V 3.0A（ピーク:4.5A） V2：12V 1.2A（ピーク:2.0A） V3：12V 0.3A（ピーク:0.45A）	V1：5V 3.0A（ピーク:4.5A） V2：15V 1.0A（ピーク:2.0A） V3：15V 0.3A（ピーク:0.45A）	V1：5V 3.0A（ピーク:4.5A） V2：24V 0.5A（ピーク:1.3A） V3：5V 0.5A（ピーク:0.75A）	V1：3.3V 4.0A（ピーク:6.0A） V2：12V 1.2A（ピーク:2.0A） V3：5V 0.5A（ピーク:0.75A）
	電圧可変範囲	内部固定	内部固定	内部固定	3.00 ～ 3.60V内部固定内部固定
適応規格	安全規格	UL60950-1, C-UL, 電安法準拠
構造	外形寸法（W×H×D）	65×26×120mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ	-	-	-	-
	信頼性
	MTBF
