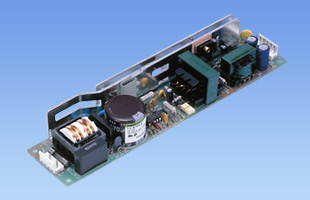

LCA75S｜LCAシリーズ｜電源｜製品情報

LCAシリーズ

定格入力：AC85 ～ 132V 1Φ
定格出力電力：75W
出力電圧：3V、5V、12V、15V、24V、36V、48V

小型、軽量、低価格
輪出用に最適な広入力範囲（AC85 ～ 132V）
突入電流防止回路、過電流・過電圧保護回路付

無償補償期間2年

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-18	出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

LC⁽¹⁾　A⁽²⁾　75⁽³⁾　S⁽⁴⁾　-　5⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)100V系入力
(3)定格出力電力
(4)シングル入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
Y：ボリューム付

機種		LCA75S-3	LCA75S-5	LCA75S-12	LCA75S-15	LCA75S-24	LCA75S-24-H	LCA75S-36	LCA75S-48
入力電圧		AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V
出力	電力	45W	75W	75.6W	75W	76.8W	76.8W	75.6W	76.8W
	電圧・電流	3V 15A	5V 15A	12V 6.3A	15V 5A	24V 3.2A	24V 3.2A（ピーク:4.2A）	36V 2.1A	48V 1.6A
	電圧可変範囲	2.85 ～ 3.6V	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）
適応規格	安全規格	UL60950-1, CSA C22.2 No.60950-1, 電安法準拠
構造	外形寸法（W×H×D）	50×32×222mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ						-		-
	EMCデータ	-	-	-	-	-	-	-	-
	信頼性
	MTBF						-
