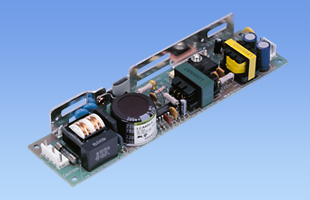

LCA50S｜LCAシリーズ｜電源｜製品情報

LCAシリーズ

定格入力：AC85 ～ 132V 1Φ
定格出力電力：50W
出力電圧：3V、5V、12V、15V、24V、36V、48V

小型、軽量、低価格
輪出用に最適な広入力範囲（AC85 ～ 132V）
突入電流防止回路、過電流・過電圧保護回路付

無償補償期間2年

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-OU-9	出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

LC⁽¹⁾　A⁽²⁾　50⁽³⁾　S⁽⁴⁾　-　5⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)100V系入力
(3)定格出力電力
(4)シングル入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
Y：ボリューム付

機種		LCA50S-3	LCA50S-5	LCA50S-12	LCA50S-15	LCA50S-24	LCA50S-24-H	LCA50S-36	LCA50S-48
入力電圧		AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V	AC85 ～ 132V 1Φ or DC110 ～ 170V
出力	電力	30W	50W	51.6W	52.5W	60W	60W	61.2W	62.4W
	電圧・電流	3V 10A	5V 10A	12V 4.3A	15V 3.5A	24V 2.5A	24V 2.5A（ピーク:3A）	36V 1.7A	48V 1.3A
	電圧可変範囲	2.85 ～ 3.6V	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）	内部固定（オプションY仕様にて可変可能：5, 12, 15, 24, 36, 48V±10%）
適応規格	安全規格	UL60950-1, CSA C22.2 No.60950-1, 電安法準拠
構造	外形寸法（W×H×D）	50×25×195mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ						-
	EMCデータ	-	-	-	-	-	-	-	-
	信頼性
	MTBF						-
