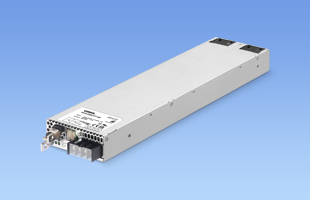

HFA3500TF｜HFAシリーズ｜電源｜製品情報

HFAシリーズ

定格入力：AC180 ～ 528V 3Φ-3Wire
定格出力電力：3500W
出力電圧：48V、65V

低背型で1Uサイズに対応 (高さ41mm)
ワイド入力　3Φ　180～528VAC
SEMI F47 規格対応
高効率 94%typ (400VAC入力、65V出力)
出力ORING MOSFET内蔵

無償補償期間5年（取扱説明書参照）

世界各国の電源電圧に対応した200-480Vワイド入力を実現。仕向け地ごとの管理が不要になります。強制空冷タイプ（内蔵ファン）は、シンプルな放熱構造となり、使い勝手の良い冷却を提供します。高耐圧部品にワイドギャップ半導体（SiC-MOSFET）を採用することで高効率化を実現しています。

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-PA-18	並列運転用のハーネスです（両側ハウジング）。	PDFダウンロード	-
	H-SN-74	CN1,CN2の機能を使用するためのハーネスです（片側ハウジング）。	PDFダウンロード	-
	H-SN-75	通信機能を除くCN3の機能を使用するためのハーネスです（片側ハウジング）。	PDFダウンロード	-
	H-SN-76	CN3の機能を使用するためのハーネスです（片側ハウジング）（-I4オプション）。	PDFダウンロード	-

取扱説明
別売りオプションパーツ
HFAシリーズMODBUS通信マニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

HF⁽¹⁾　A⁽²⁾　3500⁽³⁾　TF⁽⁴⁾　　-　□□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)三相フルレンジ入力
(5)定格出力電圧
(6)オプション
R：リモートコントロール　ロジック反転仕様
G：低漏洩電流
I4：MODBUS通信対応
各オプションの詳細は取扱説明項番5.1「オプション説明」をご参照ください。

機種		HFA3500TF-48	HFA3500TF-65
入力電圧		180 ～ 528VAC 3Φ ※	180 ～ 528VAC 3Φ ※
出力	電力	3504W	3510W
	電圧・電流	48V 73A	65V 54A
	電圧可変範囲	24.00 ～ 55.20V	32.50 ～ 74.75V
適応規格	安全規格	UL62368-1, C-UL (equivalent to CAN/CSA-C22.2 No. 62368-1), EN62368-1
構造	外形寸法（W×H×D）	110×41×468mm
構造	冷却方法	強制空冷（ファン内蔵）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
