HCAシリーズ

HCA3500TF

HCA3500TF

新製品
推奨品
UL62368-1
C-UL (equivalent to CAN/CSA-C22.2 No. 62368-1)
EN62368-1

定格入力：AC180 ～ 528V 3Φ-3Wire
定格出力電力：3500W
出力電圧：48V、65V

ファンレス構造（伝導冷却タイプ）
低背型で1.5Uサイズに対応（高さ65mm）
出力ORING MOSFET内蔵
SEMI F47規格対応

無償補償期間5年（取扱説明書参照）

HCAシリーズのここがスゴイ

世界各国の電源電圧に対応した200～480Vワイド入力を実現。
伝導放熱タイプ（水冷）は、耐環境性が求められる装置に最適です。
レーザ素子や高周波アンプ用の水冷板に直接設置できるため、お客様の放熱設計が容易になります。

技術的特徴

AUX
並列運転
アラーム

ハーネス、水冷ヒートシンク

種類	型番	説明	PDF	DXF
ヒートシンク
ヒートシンク	F-HCA-F1	HCA3500TF用の水冷ヒートシンクです。	PDFダウンロード	-
ハーネス
	H-PA-18	並列運転用のハーネスです（両側ハウジング）。	PDFダウンロード	-
	H-SN-74	CN1,CN2の機能を使用するためのハーネスです（片側ハウジング）。	PDFダウンロード	-
	H-SN-75	通信機能を除くCN3の機能を使用するためのハーネスです（片側ハウジング）。	PDFダウンロード	-
	H-SN-76	CN3の機能を使用するためのハーネスです（片側ハウジング）（-I4オプション）。	PDFダウンロード	-

取扱説明
別売りオプションパーツ
放熱設計アプリケーションマニュアル
HCAシリーズMODBUS通信マニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル (R、G、I4オプション含む) T1：出力端子形状変更
3D CADデータ	STEP	標準モデル (R、G、I4オプション含む) T1：出力端子形状変更
3D CADデータ	IGES	標準モデル (R、G、I4オプション含む) T1：出力端子形状変更

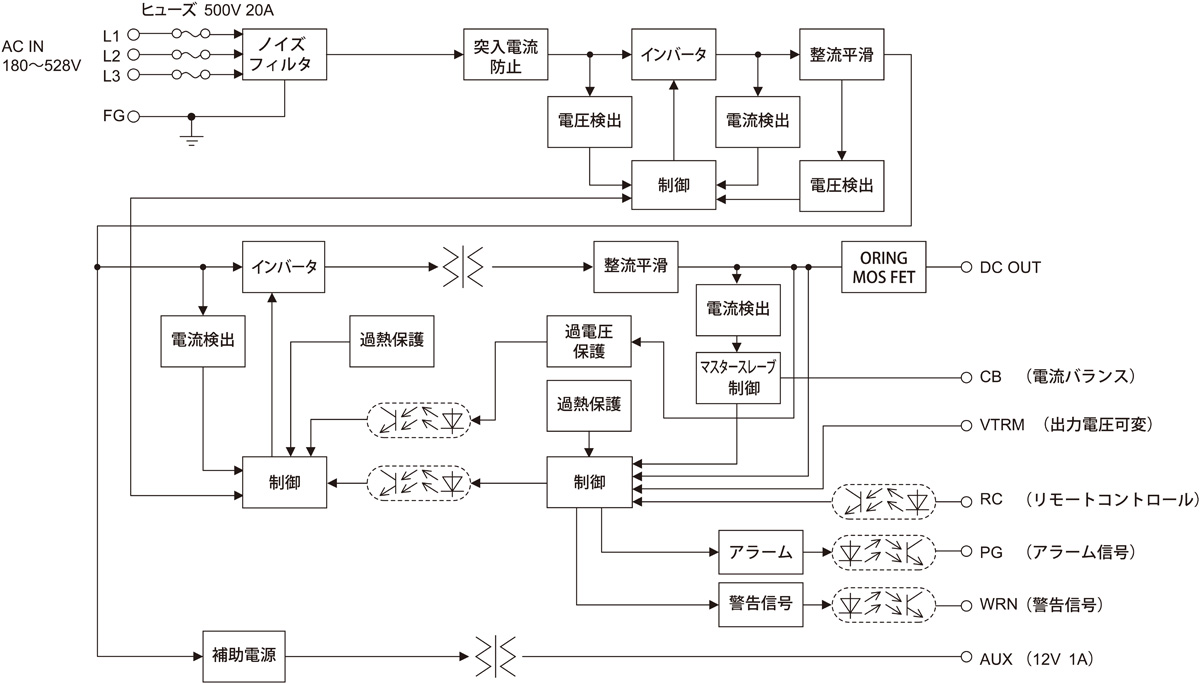

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

TAC-30-683
- 推奨品
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC
三相500V　30A　汎用　低背型
150ｋHz-1MHz高減衰　1段フィルタ

HC⁽¹⁾　A⁽²⁾　3500⁽³⁾　TF⁽⁴⁾　　-　□□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)三相フルレンジ入力
(5)定格出力電圧
(6)オプション
R：リモートコントロール　ロジック反転仕様
G：低漏洩電流
T1：出力端子形状変更
I4：MODBUS通信対応
各オプションの詳細は取扱説明項番5.1「オプション説明」をご参照ください。

カタログダウンロード

HCA3500TF仕様（概要）

機種		HCA3500TF-48	HCA3500TF-65
入力電圧		180 ～ 528VAC 3Φ ※	180 ～ 528VAC 3Φ ※
出力	電力	3504W	3510W
	電圧・電流	48V 73A	65V 54A
	電圧可変範囲	33.60 ～ 55.20V	45.50 ～ 74.75V
適応規格	安全規格	UL62368-1, C-UL (equivalent to CAN/CSA-C22.2 No. 62368-1), EN62368-1
構造	外形寸法（W×H×D）	110×65×420mm
構造	冷却方法	伝導冷却
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
