定格入力：AC85 ～ 264V 1Φ
定格出力電力：700W
強制通風により、高電力密度を実現（31.1W/inch3）
高効率96%typ（230V 入力、24V 出力）
1Uラック搭載可能
グローバル標準外形（3×5インチ）
医用機器規格対応 絶縁クラス 2MOPP BF対応
過電圧カテゴリⅢ準拠（EN61558-2-16）
無償補償期間5年（取扱説明書参照）

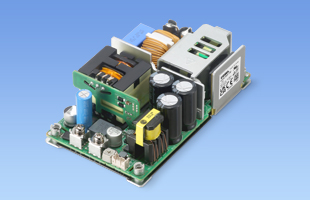

世界標準インチサイズの高電力密度電源。
強制通風でのハイパワー用途と、伝導放熱の2つの放熱方法を提供します。
MRI、人工透析などの静音設計を要求される装置や、耐環境性能を求められる計測機器・通信機器等に適しています。
<p>ハーネス、保持時間延長ユニット</p>
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
| 保持時間延長ユニット | ||||
| CR-HUT241-1 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：240μF） |
PDFダウンロード | - | |
| CR-HUT721-1 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：720μF） |
PDFダウンロード | - | |
| CR-HUT282-2 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：2,800μF） |
PDFダウンロード | - | |
| CR-HUT502-2 | 電源の保持時間を延長するユニットです。 （公称コンデンサ容量：5,040μF） |
PDFダウンロード | - | |
| ハーネス | ||||
| H-IN-25 | 保持時間延長ユニット（CR-HUT）接続用のハーネスです。 | PDFダウンロード | - | |
| H-IN-26 | オプション：－Ｊ１に対応する入力用ハーネスです。 | PDFダウンロード | - | |
| H-SN-38 | 全ての機能を使用する場合に使用するハーネスです。 | PDFダウンロード | - | |
| H-SN-39 | AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 | PDFダウンロード | - | |
| H-SN-79 | 全ての機能を使用する場合に使用するハーネスです（AUX、1Aまで使用可）。 | PDFダウンロード | - |
| CADデータ | DXF |
標準モデル（GHA700F-12）
標準モデル（GHA700F-12以外） |
|---|---|---|
| 3D CADデータ | STEP |
標準モデル（GHA700F-12）
標準モデル（GHA700F-12以外） |
| IGES |
標準モデル（GHA700F-12）
標準モデル（GHA700F-12以外） |

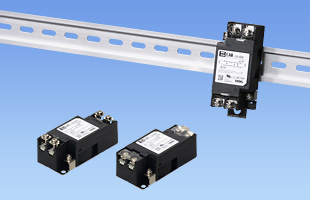

単相250V 16A 汎用
小型 150ｋHz-1MHz減衰 1段フィルタ
GH(1) A(2) 700(3) F(4) - □□(5) - □(6)
(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
E：IEC Class Ⅱ対応
R3：付属機能（5VAUX, 12VAUX, リモコン, PG）付き
T3：取付穴（M3 タップ）
U1：保持時間延長ユニット接続対応
詳細はオプション項目をご参照ください。
※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
