FETAシリーズ

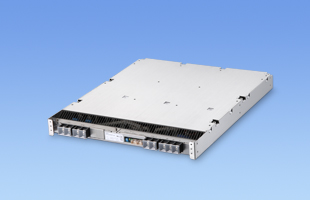

FETA7000ST

  • 推奨品
  • UL62368-1
  • C-UL (CSA62368-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：AC300 ～ 480V 3Φ-4Wire
定格出力電力：7000W
出力電圧：48V、144V

高電力密度を実現したフロントエンド電源
高電圧出力（FETA7000ST-144）
高調波電流規制対応（IEC61000-3-2 クラスA準拠）
半導体製造装置規格対応 （SEMI F47）

無償補償期間3年（取扱説明書参照）

FETAシリーズのここがスゴイ

1Uサイズの高出力電圧電源。
FETA2500/7000は約0Vまで出力電圧を可変可能で、高周波アンプやIH装置、サーボアンプ駆動などの仕様に応じた安定電圧を供給します。
さらにFETA3000BCでは、出力電圧の可変応答性を高速化し、装置の性能向上に貢献します。

FETA3000BCの紹介
AEA,HCA,HFAシリーズの通信オプションの紹介

技術的特徴

  • AUX
  • 並列運転
  • アラーム
  • 高さ1Uサイズ

ハーネス

種類 型番 説明 PDF DXF
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

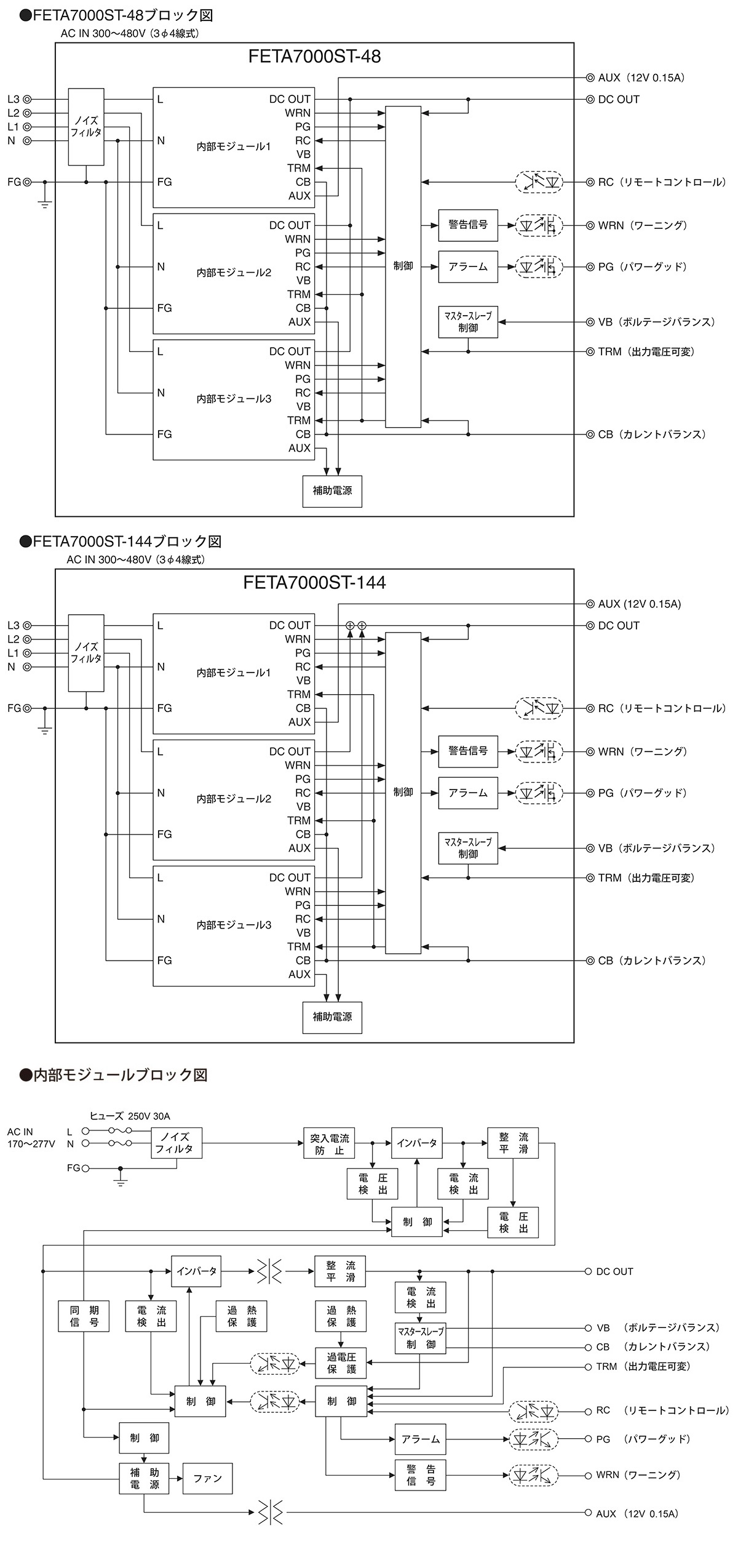

ブロックダイヤグラム

/tool/tag/fig/blo_feta7000st.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

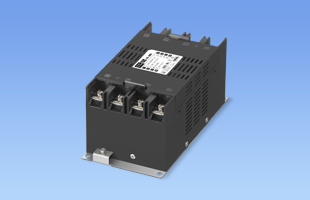

  • YAC-25-685

    • 新製品
    • 推奨品
    • UL60939
    • CSA C22.2 No.8 (C-UL)
    • EN60939 (DEMKO)
    • ENEC
    • RoHS

    三相４線式500VAC　25A　汎用
    150kHz-1MHz高減衰　1段フィルタ

FET(1)　A(2)　7000(3)　ST(4)　-　□□(5)　



(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)三相4線式入力
(5)定格出力電圧

カタログダウンロード

FETA7000ST仕様（概要）

機種 FETA7000ST-48 FETA7000ST-144
入力電圧 AC300 ～ 480V 3Φ-4Wire ※ AC300 ～ 480V 3Φ-4Wire ※
出力 電力 7113W 7488W
電圧・電流 48V 148.2A 144V 52A
電圧可変範囲 28.8 ～ 52.8V 86.4 ～ 158.4V
適応規格 安全規格 UL62368-1, C-UL (CSA62368-1), EN62368-1
構造 外形寸法（W×H×D） 388×43×475mm
冷却方法 強制空冷（ファン内蔵）
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
