DHS200A｜DHSシリーズ｜電源｜製品情報

DHSシリーズ

定格入力：DC60 ～ 160V
定格出力電力：200W
出力電圧：5V、12V、15V、24V

業界標準パッケージ　ブリックサイズ
外部出力電圧可変可能
鉄道向け（EN50155の耐振動衝撃要求などに準拠）

無償補償期間5年

ヒートシンク

種類	型番	説明	PDF	DXF
ヒートシンク
	F-CBS-F1	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F2	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F3	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F4	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F5	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F6	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-

取扱説明
別売りオプションパーツ
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

DH⁽¹⁾　S⁽²⁾　200⁽³⁾　A⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)A：DC60V ～ 160V
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）

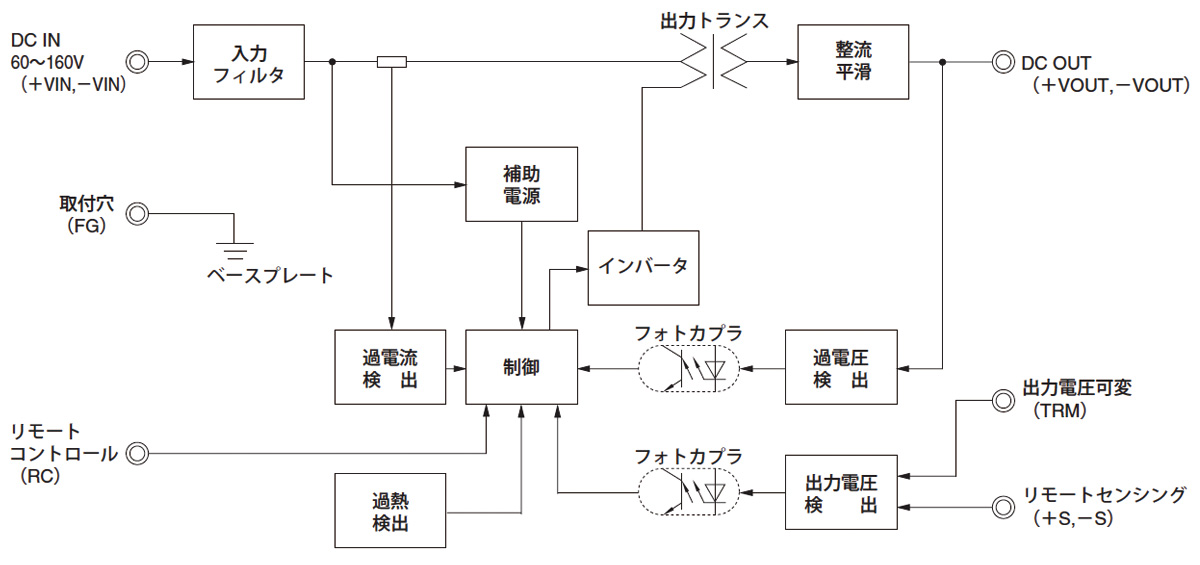

機種		DHS200A05	DHS200A12	DHS200A15	DHS200A24
入力電圧		DC60 ～ 160V	DC60 ～ 160V	DC60 ～ 160V	DC60 ～ 160V
出力	電力	200.0W	200.4W	201.0W	201.6W
	電圧・電流	5V 40A	12V 16.7A	15V 13.4A	24V 8.4A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能3.00 ～ 6.00V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能7.20 ～ 13.20V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能9.00 ～ 16.50V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能14.40 ～ 26.40V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	58.4×12.7×61.0mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-
	EMCデータ
	信頼性
	MTBF
