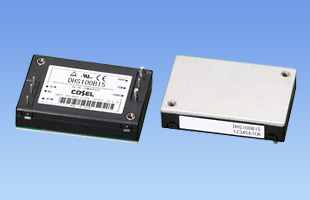

DHS100B｜DHSシリーズ｜電源｜製品情報

DHSシリーズ

定格入力：DC200 ～ 400V
定格出力電力：100W
出力電圧：3.3V、5V、12V、15V、24V、28V

業界標準パッケージ　ブリックサイズ
外部出力電圧可変可能

無償補償期間5年

ヒートシンク

種類	型番	説明	PDF	DXF
ヒートシンク
	F-QB-F1	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-QB-F2	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-QB-F3	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-QB-F4	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-QB-F5	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-QB-F6	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-

取扱説明
別売りオプションパーツ
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

DH⁽¹⁾　S⁽²⁾　100⁽³⁾　B⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)B：DC200V ～ 400V
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）

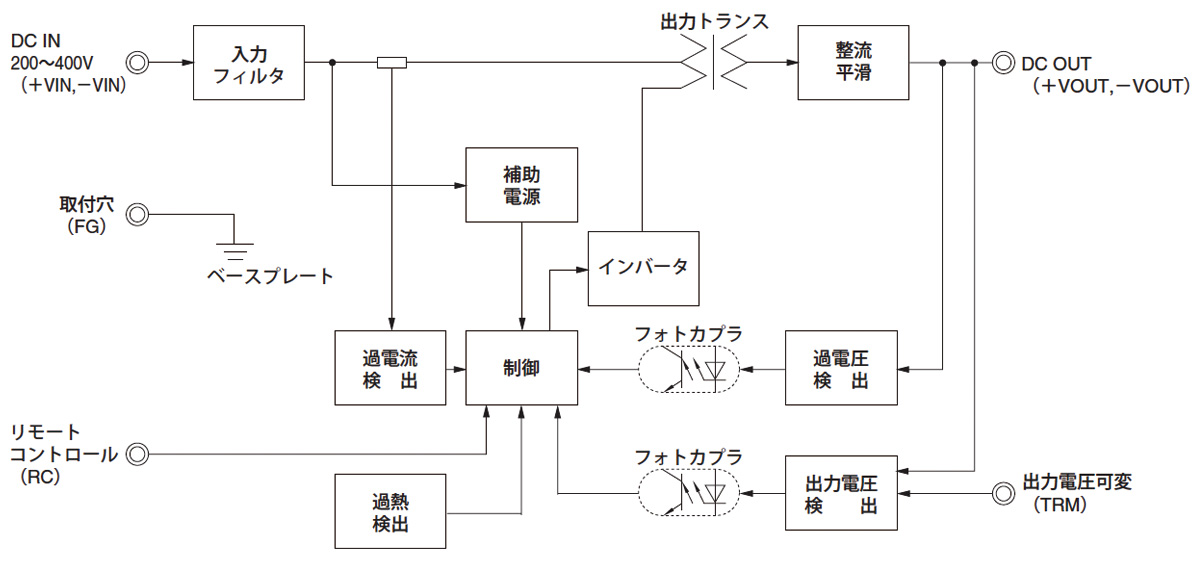

機種		DHS100B03	DHS100B05	DHS100B12	DHS100B15	DHS100B24	DHS100B28
入力電圧		DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V
出力	電力	66.0W	100.0W	100.8W	100.5W	100.8W	100.8W
	電圧・電流	3.3V 20A	5V 20A	12V 8.4A	15V 6.7A	24V 4.2A	28V 3.6A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能2.97 ～ 3.96V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能4.50 ～ 6.00V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能10.80 ～ 13.20V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能13.50 ～ 16.50V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能21.60 ～ 26.40V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能25.20 ～ 30.80V
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	58.4×12.7×37.3mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
