CHSシリーズ

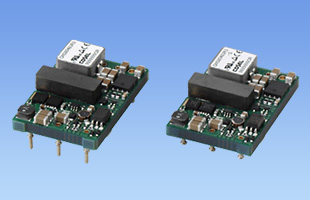

CHS80

量産中
UL60950-1
C-UL (CSA60950-1)
EN62368-1

定格入力：DC36 ～ 76V
定格出力電力：80W
出力電圧：3.3V､5V､12V

標準パッケージ　ブリックサイズ
システムのバス電圧として安定電圧を供給
外部出力電圧可変可能

無償補償期間5年

CHSシリーズのここがスゴイ

DC24V／48V給電システムに対応した、パワーモジュール型DC-DCコンバータ。
当社独自のデジタルアシスト制御により、高効率（最大96％）と低ノイズを実現。
世界標準ブリックサイズで電力密度を向上し、装置の省エネ化と熱設計簡素化に貢献。
電解コンデンサレス設計で長寿命化を達成し、伝導放熱方式によりファンレス・静音装置に最適。

技術的特徴

出力電圧可変
リモートコントロール
リモートセンシング

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

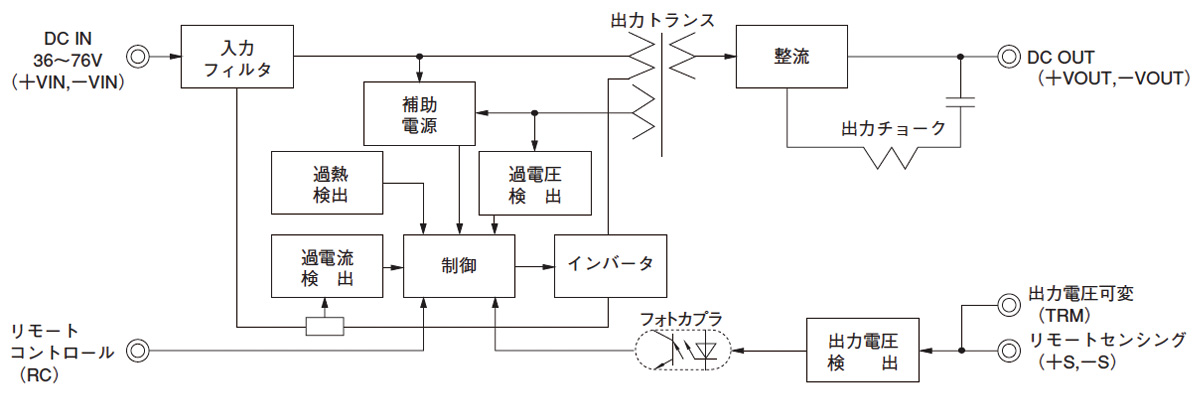

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

CH⁽¹⁾　S⁽²⁾　80⁽³⁾　48⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
　48：DC36 ～ 76V
(5)定格出力電圧
　3R3：3.3V
　05：5.0V
　12：12V
(6)オプション
　R：リモートコントロール（正論理）
　U：保護回路ラッチ停止
　S：SMD

カタログダウンロード

CHS80仕様（概要）

機種		CHS80483R3	CHS804805	CHS804812
入力電圧		DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	82.5W	80.0W	90.0W
	電圧・電流	3.3V 25A	5V 16A	12V 7.5A
	電圧可変範囲	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +15%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +10%
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	33.0×10.5×22.76mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-
	EMCデータ
	信頼性
	MTBF
