CHSシリーズ

CHS120

推奨品
UL60950-1
C-UL (CSA60950-1)
EN62368-1

定格入力：DC18 ～ 36V、DC36 ～ 76V
定格出力電力：120W
出力電圧：3.3V､5V､12V､15V､24V

標準パッケージ　ブリックサイズ
システムのバス電圧として安定電圧を供給
外部出力電圧可変可能

無償補償期間5年

CHSシリーズのここがスゴイ

DC24V／48V給電システムに対応した、パワーモジュール型DC-DCコンバータ。
当社独自のデジタルアシスト制御により、高効率（最大96％）と低ノイズを実現。
世界標準ブリックサイズで電力密度を向上し、装置の省エネ化と熱設計簡素化に貢献。
電解コンデンサレス設計で長寿命化を達成し、伝導放熱方式によりファンレス・静音装置に最適。

技術的特徴

出力電圧可変
リモートコントロール
リモートセンシング

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル B：ベースプレート付 BC：ベースプレートおよびケース付（CHS12024のみ）
3D CADデータ	IGES	標準モデル B：ベースプレート付 BC：ベースプレートおよびケース付（CHS12024のみ）

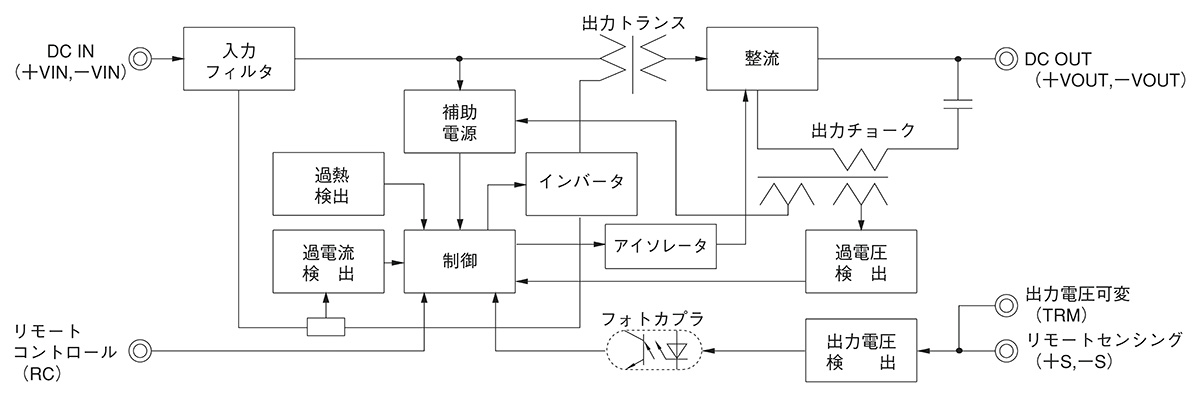

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

CH⁽¹⁾　S⁽²⁾　120⁽³⁾　48⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
　24：DC18 ～ 36V
　48：DC36 ～ 76V
(5)定格出力電圧
　3R3：3.3V
　05：5.0V
　12：12V
　15：15V
　24：24V
(6)オプション
　R：リモートコントロール（正論理）
　U：保護回路ラッチ停止
　S：SMD
　B：ベースプレート付き
　BC：ベースプレートおよびケース付き（CHS12024のみ）
　L2：ピン長さ 5.3mm
　L5：5ピンタイプ（+S, -S, TRM ピンなし）

カタログダウンロード

CHS120仕様（概要）

機種		CHS1202405	CHS1202412	CHS1202415	CHS1202424	CHS120483R3	CHS1204805	CHS1204812	CHS1204815	CHS1204824
入力電圧		DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	120.0W	120.0W	120.0W	100.8W	99.0W	120.0W	120.0W	120.0W	100.8W
	電圧・電流	5V 24A	12V 10A	15V 8A	24V 4.2A	3.3V 30A	5V 24A	12V 10A	15V 8A	24V 4.2A
	電圧可変範囲	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +5%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +15%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +5%	内部固定（TRMオープン）外付抵抗にて可変可能-10% / +10%
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	33.0×10.5×22.86mm33.5×12.7×23.36mm　※（ベースプレート付き）36.5×12.7×26.5mm　※（ベースプレートおよびケース付き）
構造	冷却方法	自然空冷 / 強制通風 / 伝導冷却
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
