CDSシリーズ

CDS400
CDS500

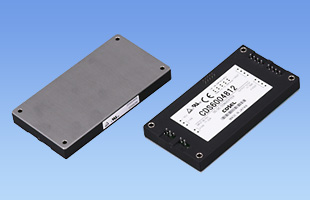

CDS600

CDS600

生産中止（2023年11月20日）
UL60950-1
C-UL
EN62368-1

定格入力：DC18 ～ 36V, DC36 ～ 76V ※
定格出力電力：600W
出力電圧：12.5V、28V
※機種により入力電圧範囲は異なります

高信頼を要求されるDC24V, DC48V給電システムに最適な
DC / DCコンバータ
金属基板の使用で、高電力密度・大電力出力を実現
過電流保護・過電圧保護・過熱保護回路付き
インバータ動作モニタ・過熱検知信号出力付き
リモートコントロール可能（入力側・出力側）
並列運転可能
N+1冗長運転可能
取付穴Φ3.4

無償補償期間5年

技術的特徴

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

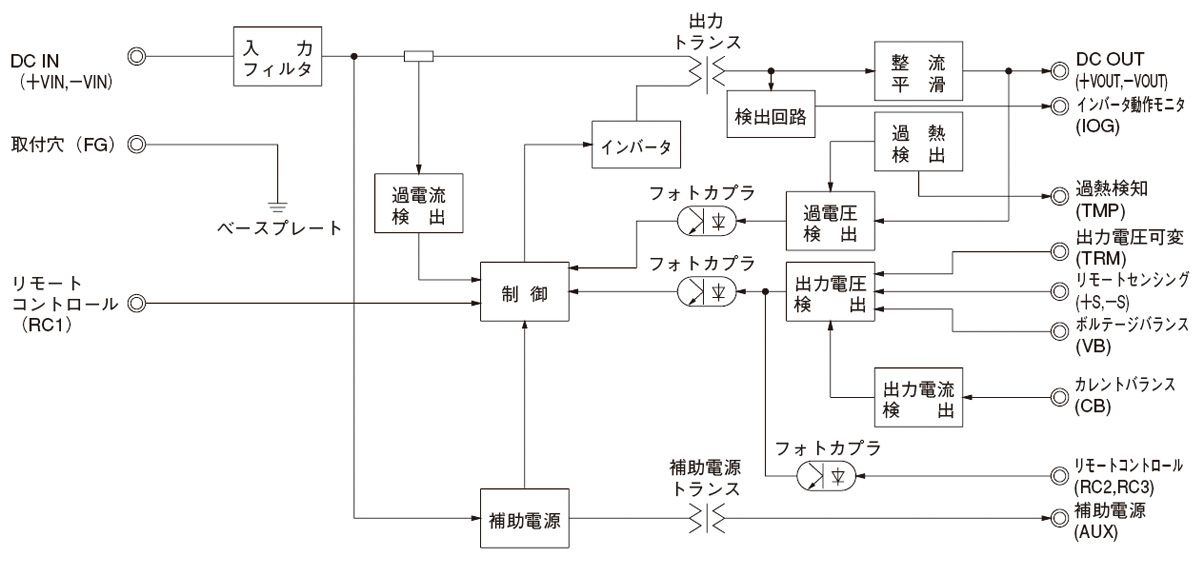

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

CD⁽¹⁾　S⁽²⁾　600⁽³⁾　48⁽⁴⁾　12⁽⁵⁾　□⁽⁶⁾　-　□⁽⁷⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)24：DC18 ～ 36V
48：DC36 ～ 76V
(5)定格出力電圧
(6)H：高効率品（24V入力のみ）
(7)M：ヒートシンク取付け穴
（M3）

カタログダウンロード

CDS600仕様（概要）

機種		CDS6002412	CDS6002412H	CDS6002428	CDS6002428H	CDS6004812	CDS6004828
入力電圧		DC18 ～ 36V	DC20.5 ～ 36V	DC18 ～ 36V	DC19 ～ 36V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	600W	600W	616W	616W	700W	700W
	電圧・電流	12.5V 48A	12.5V 48A	28V 22A	28V 22A	12.5V 56A	28V 25A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の80 ～ 110%）10.00 ～ 13.75V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の80 ～ 110%）10.00 ～ 13.75V ※	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の80 ～ 110%）22.40 ～ 30.80V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の80 ～ 110%）22.40 ～ 32.00V ※	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の80 ～ 110%）10.00 ～ 13.75V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の80 ～ 110%）22.40 ～ 32.00V ※
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	61×12.7×116.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-
	EMCデータ		-		-
	信頼性
	MTBF		-		-
