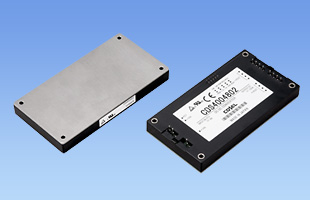

CDS400
CDS500
CDS600

CDS400

生産中止（2023年11月20日）
UL60950-1
C-UL
EN62368-1

定格入力：DC36 ～ 76V
定格出力電力：400W
出力電圧：2V、3.3V、5V、7.5V、12.5V、15V、24V、28V

高信頼を要求されるDC24V, DC48V給電システムに最適な
DC / DCコンバータ
金属基板の使用で、高電力密度・大電力出力を実現
過電流保護・過電圧保護・過熱保護回路付き
インバータ動作モニタ・過熱検知信号出力付き
リモートコントロール可能（入力側・出力側）
並列運転可能
N+1冗長運転可能
取付穴Φ3.4

無償補償期間5年

技術的特徴

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

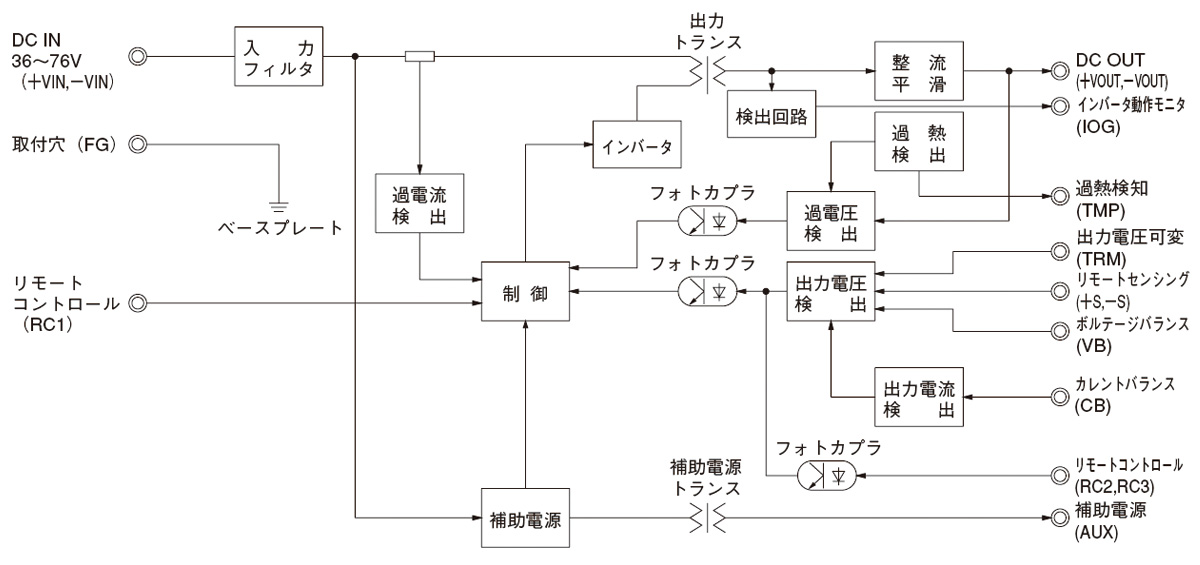

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

CHS400
- 推奨品
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC18 ～ 36V、DC36 ～ 76V
定格出力電力：318～400W
出力電圧：10V､12V､15V､24V、28V、32V、48V

CD⁽¹⁾　S⁽²⁾　400⁽³⁾　48⁽⁴⁾　12⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)48：DC36 ～ 76V
(5)定格出力電圧
(6)オプション
M：ヒートシンク取付け穴
（M3）

カタログダウンロード

CDS400仕様（概要）

機種		CDS4004802	CDS4004803	CDS4004805	CDS4004807	CDS4004812	CDS4004815	CDS4004824	CDS4004828
入力電圧		DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	200W	330W	400W	405W	500W	510W	504W	504W
	電圧・電流	2V 100A	3.3V 100A	5V 80A	7.5V 54A	12.5V 40A	15V 34A	24V 21A	28V 18A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）1.0 ～ 2.2V ※	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）1.98 ～ 3.63V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）3.0 ～ 5.5V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）4.50 ～ 8.25V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）7.50 ～ 13.75V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）9.0 ～ 16.5V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）14.4 ～ 26.4V	内部固定（TRMオープン）外付けVR、または外部電圧印加にて可変可能（定格電圧の60 ～ 110%）16.8 ～ 32.0V ※
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	61×12.7×116.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
