CBS350｜CBSシリーズ｜電源｜製品情報

CBSシリーズ

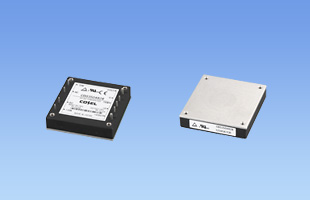

CBS350

生産中止（2024年5月20日）
UL60950-1
C-UL
EN62368-1

定格入力：DC18 ～ 36V, DC36 ～ 76V ※
定格出力電力：350W
出力電圧：12V、24V、28V、32V、48V
※機種により入力電圧範囲は異なります

高信頼を要求されるDC24V，DC48V給電システムに最適な
DC / DCコンバータ
世界の通信機器業界の標準パッケージであるハーフブリックサイズ（W×H×D:57.9×12.7×61.0mm）
金属基板の使用で、高電力密度・大電力出力を実現
広い出力電圧可変範囲により、任意の出力電圧設定が可能
過電流保護・過電圧保護・過熱保護回路付き
リモートコントロール可能（入力電圧印加状態でリモートコン
トロールによる過電圧保護・過熱保護のリセットが可能）
アルミ電解 / タンタル電解コンデンサ未使用

無償補償期間5年

技術的特徴

種類	型番	説明	PDF	DXF
ヒートシンク
	F-CBS-F1	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F2	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F3	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F4	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F5	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F6	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

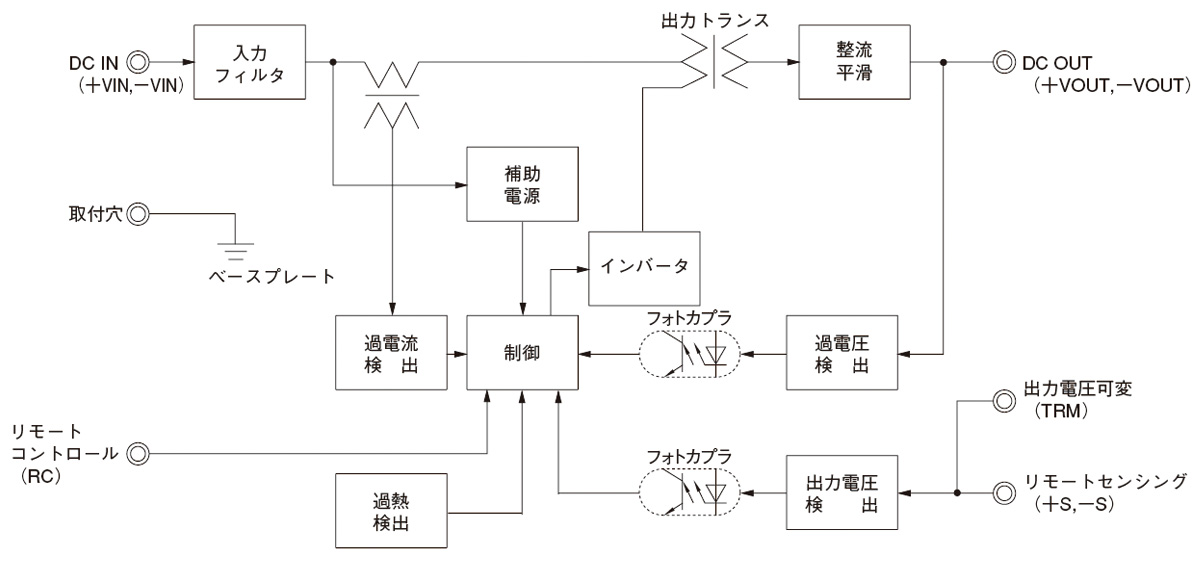

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

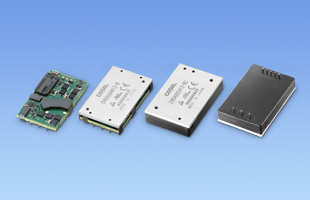

CHS400
- 推奨品
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC18 ～ 36V、DC36 ～ 76V
定格出力電力：318～400W
出力電圧：10V､12V､15V､24V、28V、32V、48V

CB⁽¹⁾　S⁽²⁾　350⁽³⁾　48⁽⁴⁾　12⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
24：DC18 ～ 36V
48：DC36 ～ 76V
(5)定格出力電圧
(6)オプション
R：リモートコントロール
（正論理）
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）

カタログダウンロード

CBS350仕様（概要）

機種		CBS3502412	CBS3502424	CBS3502428	CBS3502432	CBS3502448	CBS3504812	CBS3504824	CBS3504828	CBS3504832	CBS3504848
入力電圧		DC20 ～ 36V	DC20 ～ 36V	DC20 ～ 36V	DC20 ～ 36V	DC20 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 60V
出力	電力	300W	348W	350W	352W	302W	348W	348W	350W	352W	350W
	電圧・電流	12V　25A	24V　14.5A	28V　12.5A	32V　11A	48V　6.3A	12V 29A	24V 14.5A	28V 12.5A	32V　11A	48V 7.3A
	電圧可変範囲	内部固定（TRMオープン）外付けVRにて可変可能7.2 ～ 13.2V	内部固定（TRMオープン）外付けVRにて可変可能14.4 ～ 26.4V	内部固定（TRMオープン）外付けVRにて可変可能16.8 ～ 30.8V	内部固定（TRMオープン）外付けVRにて可変可能25.6 ～ 35.2V	内部固定（TRMオープン）外付けVRにて可変可能38.4 ～ 52.8V	内部固定（TRMオープン）外付けVRにて可変可能7.2 ～ 13.2V	内部固定（TRMオープン）外付けVRにて可変可能14.4 ～ 26.4V	内部固定（TRMオープン）外付けVRにて可変可能16.8 ～ 30.8V	内部固定（TRMオープン）外付けVRにて可変可能25.6 ～ 35.2V	内部固定（TRMオープン）外付けVRにて可変可能38.4 ～ 55.2V
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	57.9×12.7×61.0mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
