BRFSシリーズ

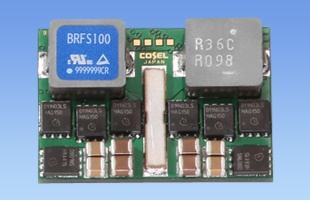

BRFS100

量産中（新規設計非推奨）
UL60950-1
C-UL (CSA60950-1)
EN62368-1

定格入力：DC4.5 ～ 14.0V
定格出力電流：100A

非絶縁型DC / DCコンバータ
5V ～ 12Vの幅広いバス電圧に対応。
当社独自のロバストコントロールにより、高速応答を実現
外部出力電圧可変可能
POWERGOOD
起動シーケンス

無償補償期間5年

技術的特徴

出力電圧可変
リモートコントロール
リモートセンシング
並列運転
アラーム

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル
製品の取り外しマニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

BRF⁽¹⁾　S⁽²⁾　50⁽³⁾　L⁽⁴⁾　-　□⁽⁵⁾

(1)シリーズ名
(2)単一出力
(3)定格出力電流
　　30：30A
　　40：40A
　　50：50A
　　60：60A
　　100：100A
　　120：120A
　　150：150A
(4)タイプ
　　空白：標準タイプ
　　L ：低背タイプ（50Aのみ）
　　S ：小型タイプ（60Aのみ）
(5)オプション
　　R：リモートコントロール（正論理）
　　I：POWERGOOD付（BRFS30/40/60Sのみ）
　　P：並列運転可能（BRFS40/60Sのみ）
　　Y1：高速制御特性(BRFS100のみ）

カタログダウンロード

BRFS100仕様（概要）

機種		BRFS100
入力電圧		DC4.5 ～ 14.0V
出力	電力
	電圧・電流	1.2V 100.0A
	電圧可変範囲	外付抵抗にて可変可能0.7 ～ 2.0V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	38.0×8.5×27.7mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-
	EMCデータ
	信頼性
	MTBF
