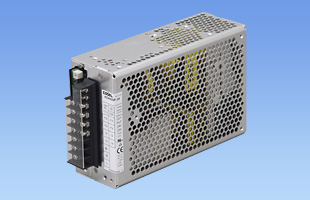

ADAシリーズ

ADA600F

  • 生産中止 （2024年10月15日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • 電安法準拠 （DC入力時は除く）
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA
定格入力：AC85 ～ 264V 1Φ
定格出力電力：600W
出力電圧：24V、30V、36V、48V

ハイパワー＆ピークパワー
並列運転 / マスタースレーブ / N+1冗長可能（オプション）
リモートON / OFFやアラーム等の機能設定あり（オプション）
電流モニタ機能
DIN（35mm）レール対応 取付金具

無償補償期間5年（取扱説明書参照）

技術的特徴

取付金具、ハーネス、ファンユニット

種類 型番 説明 PDF DXF
取付金具
F-ADA-1 電源の実装を容易にするための取付金具です。
（取付AまたはBに準拠した使用方法）		 PDFダウンロード DXFダウンロード
F-ADA-2 電源の実装を容易にするための取付金具です。
（取付AまたはBに準拠した使用方法）		 PDFダウンロード DXFダウンロード
F-ADA-3 電源の実装を容易にするための取付金具です。
（取付Aに準拠した使用方法）		 PDFダウンロード DXFダウンロード
F-ADA-4 電源の実装を容易にするための取付金具です。
（取付Cに準拠した使用方法）		 PDFダウンロード DXFダウンロード
F-ADA-5 電源の実装を容易にするための取付金具です。
（背面取付用/ADA600Fのみ）		 PDFダウンロード DXFダウンロード
ファンユニット
FAN-AD6-24 ADA600F-24用のファンユニットです。 PDFダウンロード -
FAN-AD6-48 ADA600F-30,36,48用のファンユニットです。 PDFダウンロード -
ハーネス
H-IN-11 オプション：－Ｊに対応する入力用ハーネスです。 PDFダウンロード -
H-OU-26 オプション：－Ｊに対応する出力用ハーネスです。 PDFダウンロード -
H-PA-5 オプション：－Ｊに対応する2台並列運転用ハーネスです。 PDFダウンロード -
H-RC-2 オプション：－Ｊ、オプション：－Rに対応するハーネスです。 PDFダウンロード -
H-SN-23 入出力が端子台（標準仕様）において、オプション：－W,－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
N1：DINレール取付金具付
T：縦型端子台
J：コネクタタイプ
3D CADデータ STEP 標準モデル
IGES 標準モデル

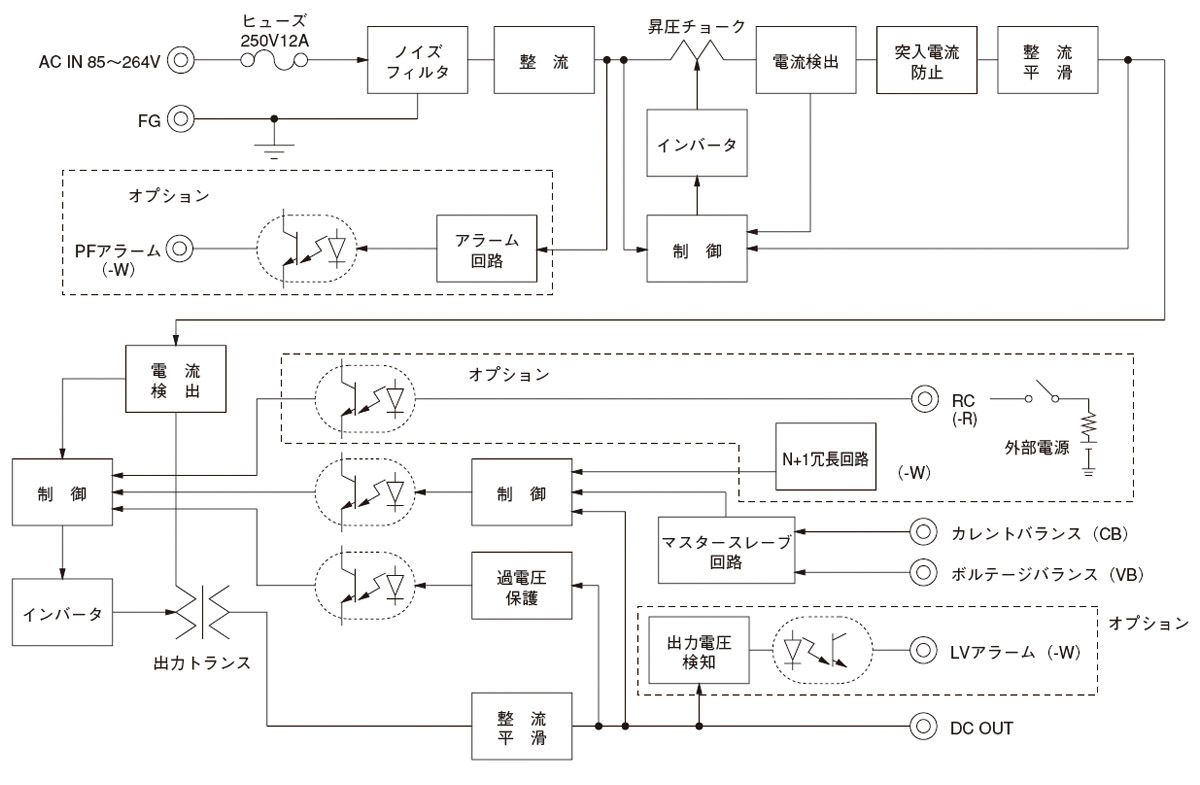

ブロックダイヤグラム

/tool/tag/fig/blo_ada600f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-20-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　20A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • AEA600F

    • 新製品
    • 推奨品
    • 無償貸し出し対象
    • UL62368-1
    • ANSI/AAMI ES 60601-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1. CAN/CSA-C22.2 No.60601-1)
    • EN62368-1
    • EN60601-1 3rd
    • EN62477-1 (OVCⅢ)
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：600W
    出力電圧：24V, 32V, 36V, 48V

ADA(1)　600(2)　F(3)　-　24(4)　-　□(5)　

(1)シリーズ名
(2)定格出力電力
(3)フルレンジ入力
(4)定格出力電圧
(5)オプション
　G：低漏洩電流
　E：EMIクラスA対応
　　　低漏洩電流
　F：ファンユニット付
　T：縦型端子台
　J：コネクタタイプ
　C：コーティング
　R：リモートコントロール付
　N1：DINレール取付金具付
　W：アラーム＆N+1冗長機能付
オプション設定時は仕様が変わります。詳細は取扱説明書をご参照願います。
カタログダウンロード

ADA600F仕様（概要）

機種 ADA600F-24 ADA600F-30 ADA600F-36 ADA600F-48
入力電圧 AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※ AC85 ～ 264V 1Φ or DC120 ～ 350V ※
出力 電力 336W（ピーク:600W）ACin100V 自然空冷
504W（ピーク:600W）ACin100V 強制通風
360W（ピーク:744W）ACin200V 自然空冷
600W（ピーク:744W）ACin200V 強制通風		 330W（ピーク:600W）ACin100V 自然空冷
495W（ピーク:600W）ACin100V 強制通風
360W（ピーク:735W）ACin200V 自然空冷
600W（ピーク:735W）ACin200V 強制通風		 324W（ピーク:594W）ACin100V 自然空冷
504W（ピーク:594W）ACin100V 強制通風
360W（ピーク:738W）ACin200V 自然空冷
594W（ピーク:738W）ACin200V 強制通風		 312W（ピーク:600W）ACin100V 自然空冷
504W（ピーク:600W）ACin100V 強制通風
336W（ピーク:744W）ACin200V 自然空冷
600W（ピーク:744W）ACin200V 強制通風
電圧・電流 24V 14A（ピーク:25A）ACin100V 自然空冷
24V 21A（ピーク:25A）ACin100V 強制通風
24V 15A（ピーク:31A）ACin200V 自然空冷
24V 25A（ピーク:31A）ACin200V 強制通風		 30V 11A（ピーク:20A）ACin100V 自然空冷
30V 16.5A（ピーク:20A）ACin100V 強制通風
30V 12A（ピーク:24.5A）ACin200V 自然空冷
30V 20A（ピーク:24.5A）ACin200V 強制通風		 36V 9A（ピーク:16.5A）ACin100V 自然空冷
36V 14A（ピーク:16.5A）ACin100V 強制通風
36V 10A（ピーク:20.5A）ACin200V 自然空冷
36V 16.5A（ピーク:20.5A）ACin200V 強制通風		 48V 6.5A（ピーク:12.5A）ACin100V 自然空冷
48V 10.5A（ピーク:12.5A）ACin100V 強制通風
48V 7A（ピーク:15.5A）ACin200V 自然空冷
48V 12.5A（ピーク:15.5A）ACin200V 強制通風
電圧可変範囲 21.6 ～ 27.0V 27.0 ～ 33.0V 33.0 ～ 41.0V 41.0 ～ 52.8V
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠 （DC入力時は除く）
構造 外形寸法（W×H×D） 65×127×195mm（端子台含まず）
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
