TAH-100｜TAHシリーズ｜ノイズフィルタ｜製品情報

TAHシリーズ

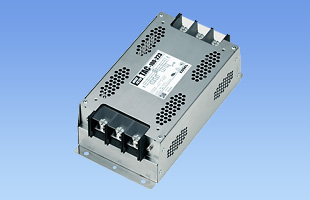

TAH-100

推奨品
無償貸し出し対象
UL1283
CSA C22.2 No.8 (C-UL)
DIN EN60939 VDE0565 Teil 3-1
ENEC

三相500V　100A　汎用　低背型
超低域高減衰　9ｋHz-1MHz高減衰　1段フィルタ

SCCR対応製品
4～60A定格品　SCCR値：14kA（UL508規格対応）
80～150A定格品　SCCR値：25kA（UL508規格対応）
　※ブレーカとコンビネーションでの取得

素早く簡単プッシュダウン方式端子台（4～30A定格品）

◆様々なノイズ対策に最適なオプション◆
　U：ノーマルモード減衰量向上（50～150A定格品）

無償補償期間5年

技術的特徴

取扱説明
技術資料
減衰特性

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

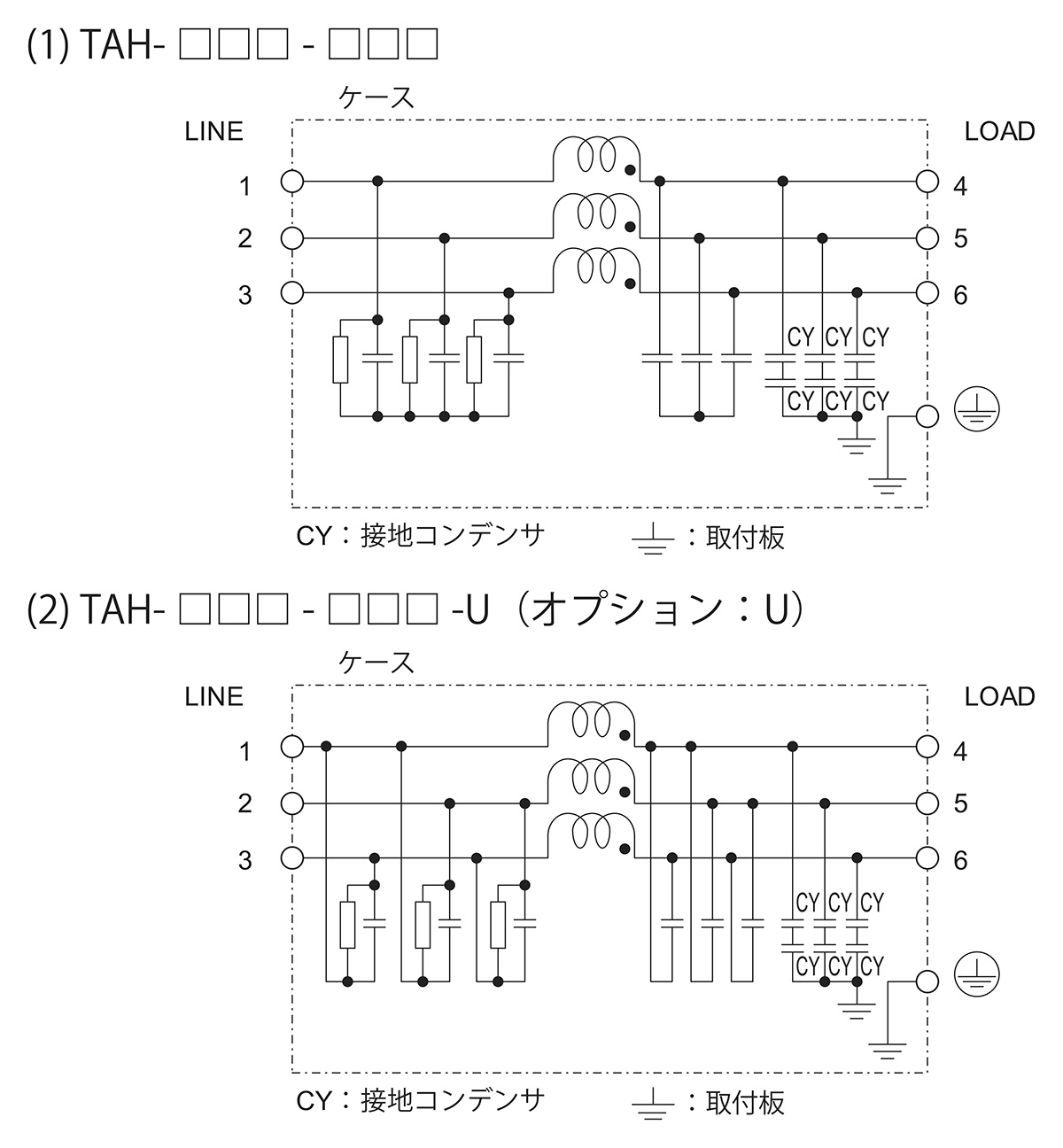

回路構成

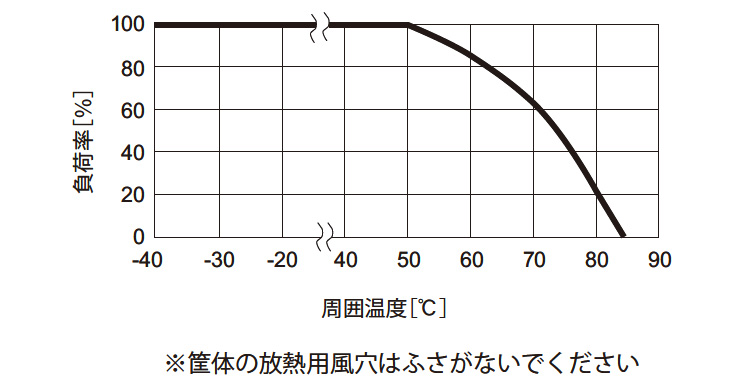

ディレーティング特性

TAH⁽¹⁾　-　100⁽²⁾　-　223⁽³⁾　-　□⁽⁴⁾　

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
　　　※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
　　　U：ノーマルモード減衰量向上　（定格電圧　250V）

カタログダウンロード

TAH-100仕様（概要）

機種		TAH-100-103	TAH-100-223	TAH-100-333
漏洩電流^※		1.0mA / 2.0mA max	2.5mA / 5.0mA max	3.5mA / 7.0mA max
コンデンサ容量（公称値）		10,000pF	22,000pF	33,000pF
定格電圧		三相三線式 500V 50/60Hz
定格電流		100A
安全規格		UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC
外形寸法（W×H×D）		140×85×267mm
テクニカルデータ	特性データ
	安全規格認定証
	信頼性
	MTBF

※入力250V / 500V　60Hz
