TAC-10｜TACシリーズ｜ノイズフィルタ｜製品情報

TACシリーズ

TAC-10

推奨品
UL1283
CSA C22.2 No.8 (C-UL)
DIN EN60939 VDE0565 Teil 3-1
ENEC

三相500V　10A　汎用　低背型
150ｋHz-1MHz高減衰　1段フィルタ

SCCR対応製品
4～60A定格品　SCCR値：14kA（UL508規格対応）
80～150A定格品　SCCR値：25kA（UL508規格対応）
200～300A定格品　SCCR値：50kA（UL508規格対応）
　※ブレーカとコンビネーションでの取得

素早く簡単プッシュダウン方式端子台（4～30A定格品）

◆様々なノイズ対策に最適なオプション◆
　U：ノーマルモード減衰量向上（50～300A定格品）

無償補償期間5年

技術的特徴

取扱説明
技術資料
減衰特性

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル D：DINレール取付タイプ
3D CADデータ	IGES	標準モデル D：DINレール取付タイプ

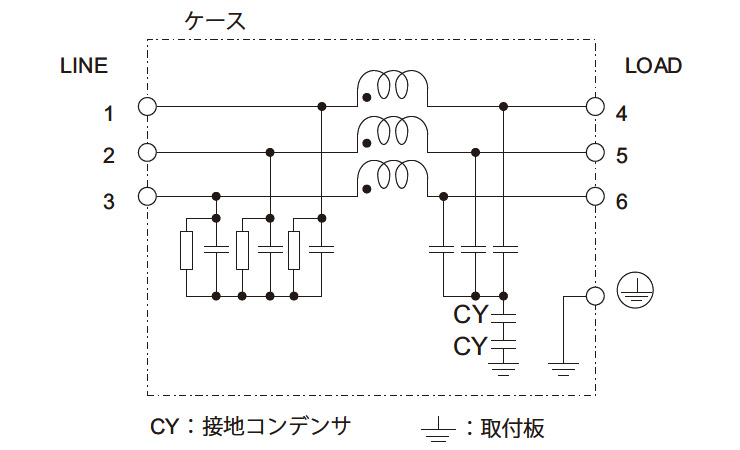

回路構成

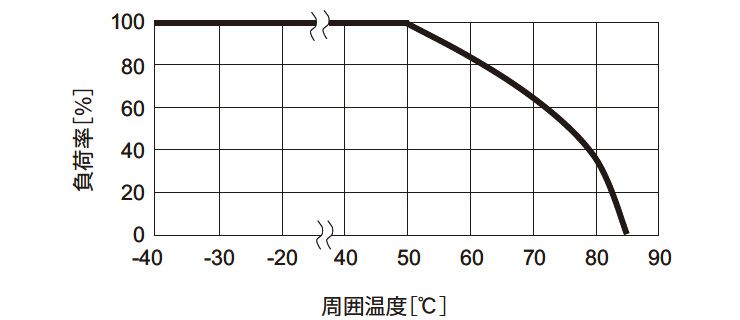

ディレーティング特性

TAC⁽¹⁾　-　10⁽²⁾　-　683⁽³⁾　-　□⁽⁴⁾　

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
(4)オプション　
　　　D:DINレール取付タイプ
　　　※オプション設定時外形が変わります。
　　　　　カタログを参照ください。

カタログダウンロード

TAC-10仕様（概要）

機種		TAC-10-103	TAC-10-223	TAC-10-683
漏洩電流^※		0.5mA / 1.0mA max	1.0mA / 2.0mA max	2.5mA / 5.0mA max
コンデンサ容量（公称値）		10,000pF	22,000pF	68,000pF
定格電圧		三相三線式 500V 50/60Hz
定格電流		10A
安全規格		UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC
外形寸法（W×H×D）		63×64×128mm(オプション：-Dはカタログ参照)
テクニカルデータ	特性データ
	安全規格認定証
	信頼性
	MTBF

※入力250V / 500V　60Hz

類似製品

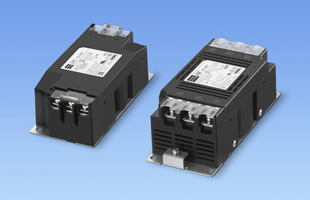

JACシリーズ
- 推奨品
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC
- UL60939
- EN60939 (DEMKO)
三相500V　6 ～ 60A　　　小型低背型
150ｋHz-1MHz高減衰　1段フィルタ
TAHシリーズ
- 推奨品
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC
三相500V　4 ～ 150A　　汎用　低背型
超低域高減衰　9ｋHz-1MHz高減衰　1段フィルタ

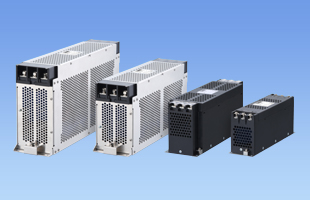

FSBシリーズ
