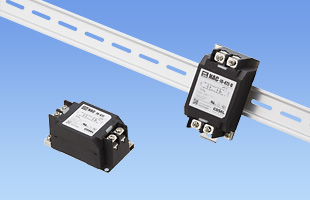

NAM-30｜NAMシリーズ｜ノイズフィルタ｜製品情報

NAMシリーズ

単相250V　30A　低漏洩電流
1段フィルタ

SCCR対応製品　SCCR値：14kA（UL508規格対応）
　※ブレーカとコンビネーションでの取得

素早く簡単プッシュダウン方式端子台（4～30A）
4kV耐圧標準対応（40～60A）

無償補償期間5年

※掲載していない資料もあります。詳しくはお問い合せください。

NAM⁽¹⁾　-　30⁽²⁾　-　000⁽³⁾　-　□⁽⁴⁾　

(1)シリーズ名
(2)定格電流

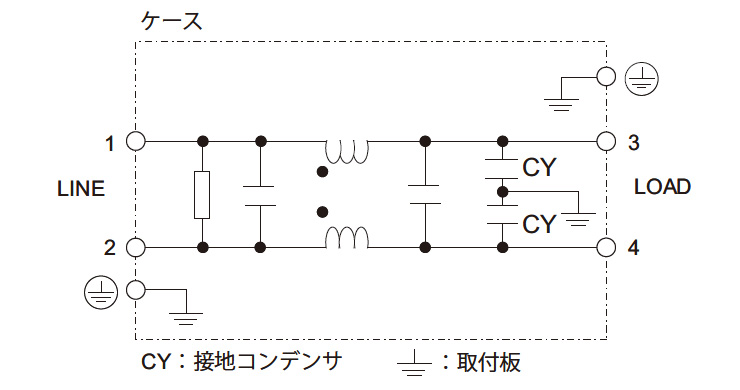

(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
　　　※接地コンデンサコードが異なると減衰特性は異なります。　
(4)オプション　
　　　D:DINレール取付タイプ
　　　※オプション設定時外形が変わります。
　　　　　カタログを参照ください。

機種		NAM-30-000	NAM-30-101	NAM-30-221	NAM-30-331	NAM-30-471
漏洩電流^※		5μA / 10μA max	12.5μA / 25μA max	25μA / 50μA max	37.5μA / 75μA max	50μA / 100μA max
コンデンサ容量（公称値）		なし	100pF	220pF	330pF	470pF
定格電圧		AC 1 φ 250V / DC250V
定格電流		30A
安全規格		UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC (DC入力時は除く)
外形寸法（W×H×D）		53×41×92mm(オプション：-Dはカタログ参照)
テクニカルデータ	特性データ
	安全規格認定証
	信頼性
	MTBF

※入力125V / 250V　60Hz
