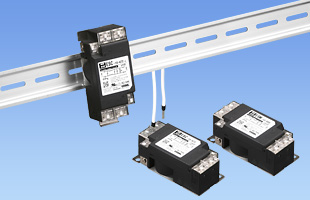

ESPシリーズ

ESP-16

  • 量産中
  • UL1283
  • CSA C22.2 No.8 (C-UL)
  • DIN EN60939 VDE0565 Teil 3-1
  • ENEC (DC入力時は除く)
  • RoHS
    UL・C-UL
    VDE
    ENEC

単相250V　16A　外部インパルス減衰
小型　1段フィルタ
スクリューレス端子台

SCCR対応製品　SCCR値：14kA（UL508規格対応）
　※ブレーカとコンビネーションでの取得

スクリューレスでトルク管理フリー

無償補償期間5年

技術的特徴

取扱説明
技術資料
減衰特性

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

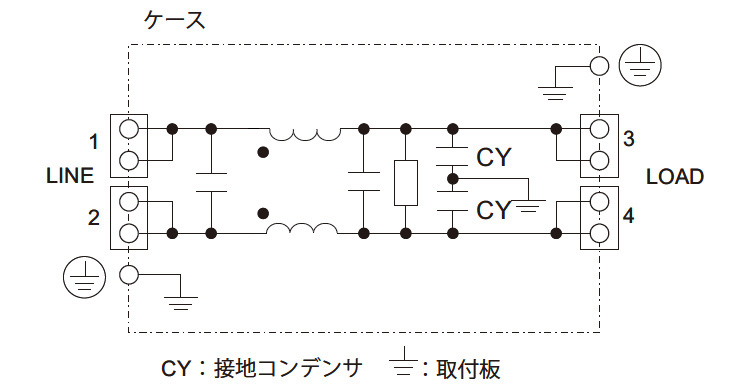

回路構成

/tool/tag/fig/cir_esp-16.jpg

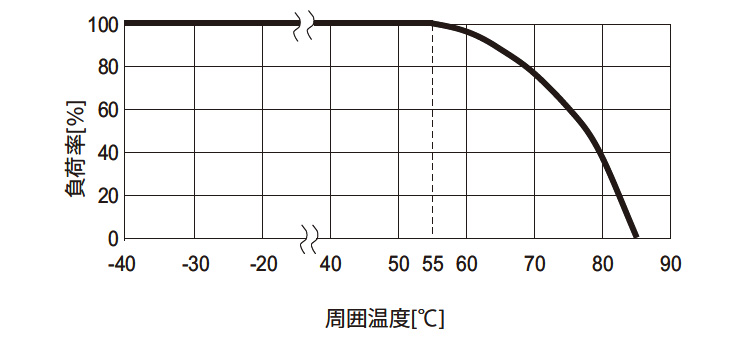

ディレーティング特性

/tool/tag/fig/der_esp-16.jpg

ESP(1)　-　16(2)　-　472(3)　-　□(4)　

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
　　　※接地コンデンサコードが異なると減衰特性は異なります。　
(4)オプション　
　　　D:DINレール取付タイプ
　　　※オプション設定時外形が変わります。
　　　　　カタログを参照ください。

カタログダウンロード

ESP-16仕様（概要）

機種 ESP-16-000 ESP-16-101 ESP-16-221 ESP-16-331 ESP-16-471 ESP-16-681 ESP-16-102 ESP-16-222 ESP-16-332 ESP-16-472
漏洩電流※ 5μA / 10μA max 12.5μA / 25μA max 25μA / 50μA max 37.5μA / 75μA max 50μA / 100μA max 75.5μA / 150μA max 0.13mA / 0.25mA max 0.25mA / 0.5mA max 0.38mA / 0.75mA max 0.5mA / 1.0mA max
コンデンサ容量（公称値） なし 100pF 220pF 330pF 470pF 680pF 1000pF 2200pF 3300pF 4700pF
定格電圧

AC 1 φ 250V / DC250V
定格電流

16A
安全規格

UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC (DC入力時は除く)
外形寸法
（W×H×D）

39×30×85mm(オプション：-Dはカタログ参照)
テクニカルデータ 特性データ
安全規格認定証
信頼性
MTBF

※入力125V / 250V　60Hz
