当社製品をご使用いただく際は、端子台の有効ネジ部寸法および端子間の絶縁距離を考慮して、圧着端子の厚みを選定してください。

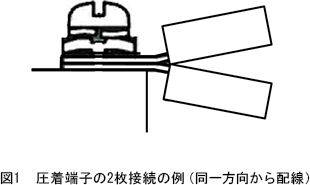

端子台タイプの電源およびノイズフィルタに複数枚の圧着端子を使用する場合、圧着端子の厚みが 0.8～1.0mm であれば、2枚まで共締めしても支障ありません。
また、電線については 許容電流および電圧降下 にも十分ご留意ください。

■ 共締めに関する懸念点
取り付け方法によっては端子が傾くなどして、2つの圧着端子が十分に密着せず、確実な接触が得られない可能性があります。
このような場合、接触抵抗の増加による発熱が発生する恐れがあるため、当社としては適切ではないと考えております。必ず、端子同士が確実に密着するよう正しく取り付けてください。

■ 最終的な確認について
最終的な採用可否については、実機での評価に基づいて圧着端子の厚みを選定いただきますようお願いいたします。
