1.ノイズの発生源

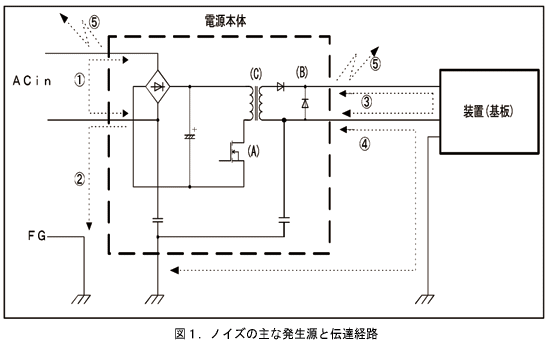

スイッチング電源は、高電圧をスイッチング制御するため、動作時は少なからずノイズを発生します。スイッチング電源の主なノイズ発生源を図1に示します。

• （1）スイッチングトランジスタ・・・・・（A）
• （2）出力整流器・・・・・（B）
• （3）出力トランス・・・・・（C）

2.ノイズの伝達経路

電源から発生するノイズは、伝達される端子、経路によって下記のように分類されます。ノイズの伝達経路を図1に示します。

• （1）雑音端子電圧：電源入力端子から伝達
  （入力帰還ノイズ）

  • ノーマルモード：電源ライン間に発生・・・・・①
  • コモンモード：電源ライン-FG間に発生・・・・・②
• （2）出力ノイズ：電源出力端子から伝達

  • ノーマルモード：電源ライン間に発生・・・・・③
  • コモンモード：電源ライン-FG間に発生・・・・・④
• （3）雑音電界強度：電源本体、または入出力線から直接放射・・・・・⑤
  （輻射ノイズ）
