1.ピーク、パルス電流とは

電流値がパルス状に変化する場合、その電流をパルス電流といいます。また、ピーク電流値が定格電流を越える場合は、ピーク電流といいます。
実際の装置としては、ステッピングモーターや、LEDドライバー、SSD等があります。ピーク電流が定格値以内の場合は、通常使用の範囲ですので、問題はありません。

2.ピーク電流の対応方法

基本的には、定格電流を越える電流を連続的に流すことはできませんが、ピーク電流の流れる時間が短い場合、次のような対応が可能です。

（1）ピーク電流の流れる時間が数μsの場合

特に出力にコンデンサを外付けしなくても、電源内部の出力平滑コンデンサでピーク電流を供給できます。

（2）ピーク電流の流れる時間が数μs～数msの場合

出力にコンデンサを外付けすることで、ピーク電流を流すことができます。

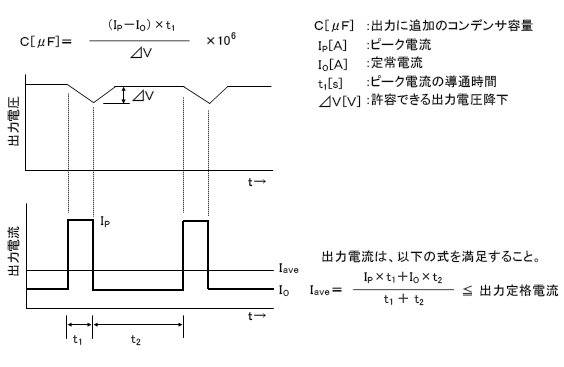

外付けするコンデンサの容量は、以下の式で求めることができます。

※外付けコンデンサについては、許容リップル電流を確認し、ご選定ください。

※外付けコンデンサ容量が大きい場合、起動不良となる場合がございます。接続できる最大容量は機種によって異なりますので、各製品の仕様書をご確認ください。

（3）ピーク電流の流れる時間が数ms以上の場合

一部のモデルでは、ピーク電流対応電源（オプションの-H仕様）
　　・1.5倍のピーク電流
　　・10秒間のピーク持続時間
をサポートするバージョンなどをご用意しています。詳細は製品ページをご参照ください。
